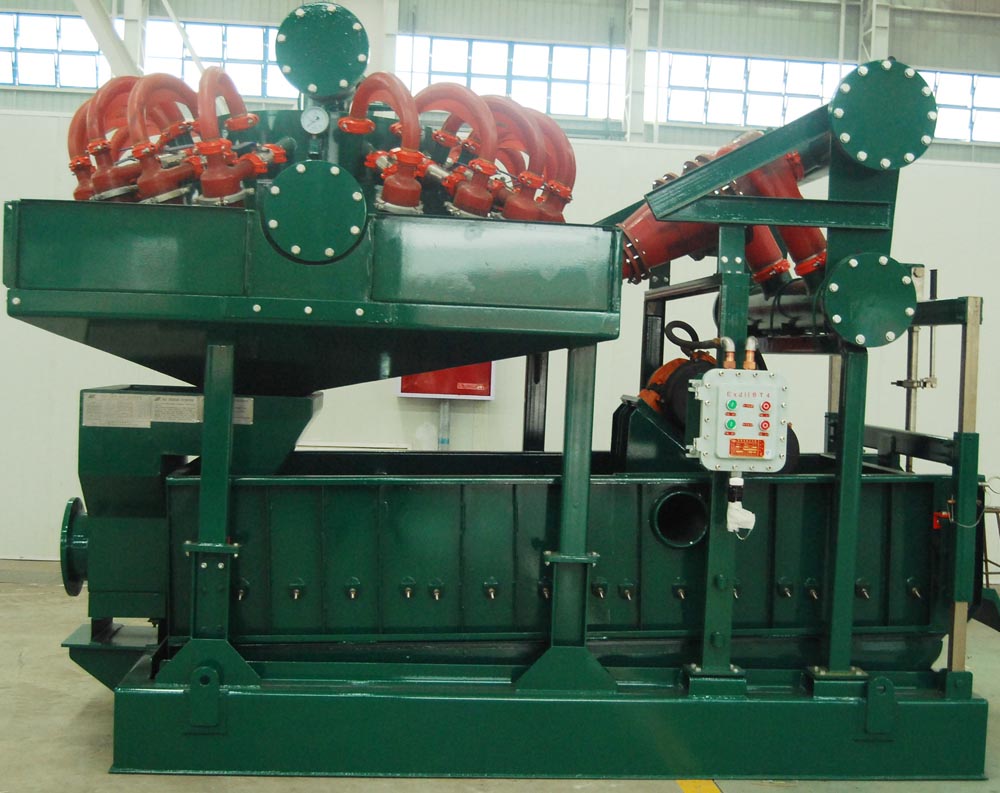

除砂、除泥一體機是為適應石油鉆井發展趨勢研發出的一種新的鉆井泥漿的二、三級固控設備,它是將旋流除砂器和除泥旋流器以及底流振動篩合三為一。鉆井液泥漿清潔器結構緊湊、占用空間面積小、功能強大，是鉆井泥漿進行二、三級固相控制的理想選擇高效清潔器設備 。 鉆井液除砂除泥組合式泥漿清潔器，主要其特征在于在除砂器和除泥器的主進管與出液管之間設有控制閥門，旋流器內設有自動防砂堵裝置和底流口調節裝置。適用新型結構緊湊，使用方便，易于維修，工作可靠，能快速清除鉆井液中的有害固相，改善鉆井液性能，滿足高壓噴射鉆井新工藝的要求。
|
型號 |
HY PZJ703 |
HYZJ603 |
HYZJ703 |
HYZJ832 |
HYTJ60 |
|
處理量 |
120~270m3/h 528~1180GPM |
120~240m3/h 528~1056GPM |
60~240m3/h 264~1056GPM |
60~180m3/h 264~792GPM |
≤60 m/h ≤264GPM |
|
除泥旋流器 |
4"(8~20 ea) |
4"(10~16 ea) |
4"(4~12 ea) |
4"(4~10) ea |
4"(≤4 ea) |
|
除砂旋流器 |
10"(1~3 ea) |
10"(1~2ea) |
10"(1~2ea) |
10"(1~2ea) |
8"(1ea) |
|
匹配砂泵 |
45~55KW |
45~55KW |
30~45KW |
30~45KW |
15~30KW |
|
底流篩型號 |
TRPS703 |
TRZS633 |
TRZS852 |
TRZS832 |
TRTS60 |
|
振動軌跡 |
直線型或橢圓型 |
||||
|
電機功率 |
1.0+1.94KW |
2×1.5kw |
2×1.2kw |
2×1.2kw |
0.4kw |
|
備注 |
流器數量決定處理量,旋流器數量和大小的定制 4"旋流除泥器 =15~20 m3/h, 10"旋流除砂器=90~120m3/h |
||||
